센서캡(Sensor cap)

당사, 승전상사의 센서캡(Sensor cap)제품에 관심을 가져 주셔서 감사드립니다.
당사 제품에 대한 고객님들의 이해를 위해 간단한 소개 자료를 아래와 같이 드립니다.

01

센서캡(Sensor cap) 제품발전 이력

이전부터 전선과 전선, 단말기와 단말기의 연결은 해당 부위를 테이핑 작업으로 해왔으며 후, 보다 발전하여
캡(Cap)을 이용하여 연결부위에 캡(Cap)을 끼움으로서 간단히 대체하였습니다. 이 캡 (Cap) 제품은
온도캡(Thermo cap)으로 더욱 발전하여 연결부분이 과전압(전류), 연결부위 등의 이상요인으로 열이 발생하면
캡(Cap)의 색깔 변화로 해당 부분의 이상 진단이 가능해졌습니다. 특히, 많은 전선(Wire)과 단말기(Terminal)가
집중된 배전반(Cabinet)은 특별한 관리가 필요하여 많은 공장 및 연구소 등에서 집중적으로 사용해 왔습니다.
현재까지 당사를 포함한 국내 공급사들의 제품은 이 제품들을 국내에 공급해 왔습니다.

02

센서캡(Sensor cap) 개발

기존 온도캡(Thermo cap)은 설정온도를 지정하여, 이 온도에서만 색깔변화가 발생하여 사용자에게 도움을
주었습니다. 그러나 기존 제품은 사고가 발생하여 열이 발생하고 캡(Cap)의 색깔이 변하였을 때밖에 사고 상황을
인식할 수밖에 없어서 사용자들이 온도변화에 대해 대처할 수 있는 충분한 시간을 제공하지 못한다는 단점이
있습니다. 위의 단점을 해결하기 위해 당사는 캡(Cap)의 실사용자들의 의견을 수렴하여 그간의 제조경험과
당사가 축적해온 개발능력을 전사적으로 투입하여 위의 문제를 해결한 센서캡(Sensor cap)을 개발해

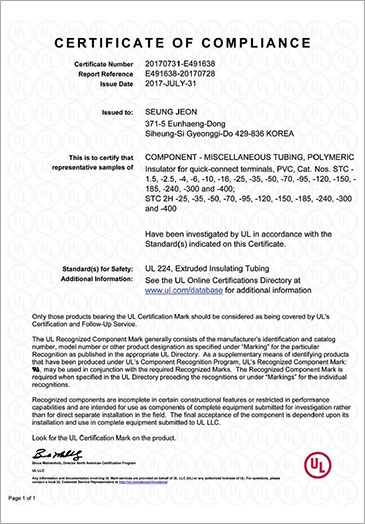

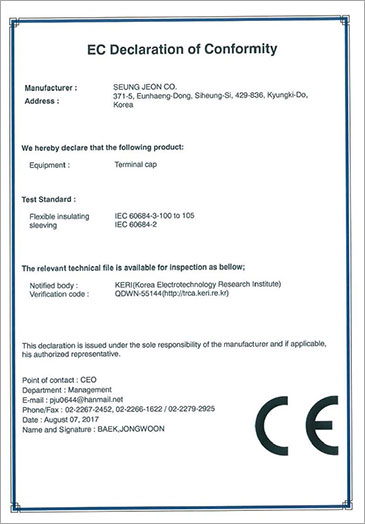

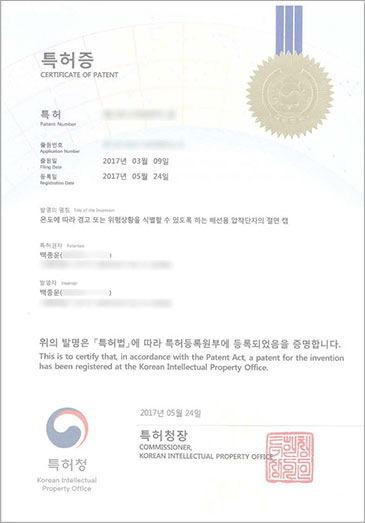

최근 특허를 획득하고, 제품품질보증을 위해서 UL과 CE 승인을 받고 제품생산에 박차를 가하고 있습니다.

03

센서캡(Sensor cap) 제품사양

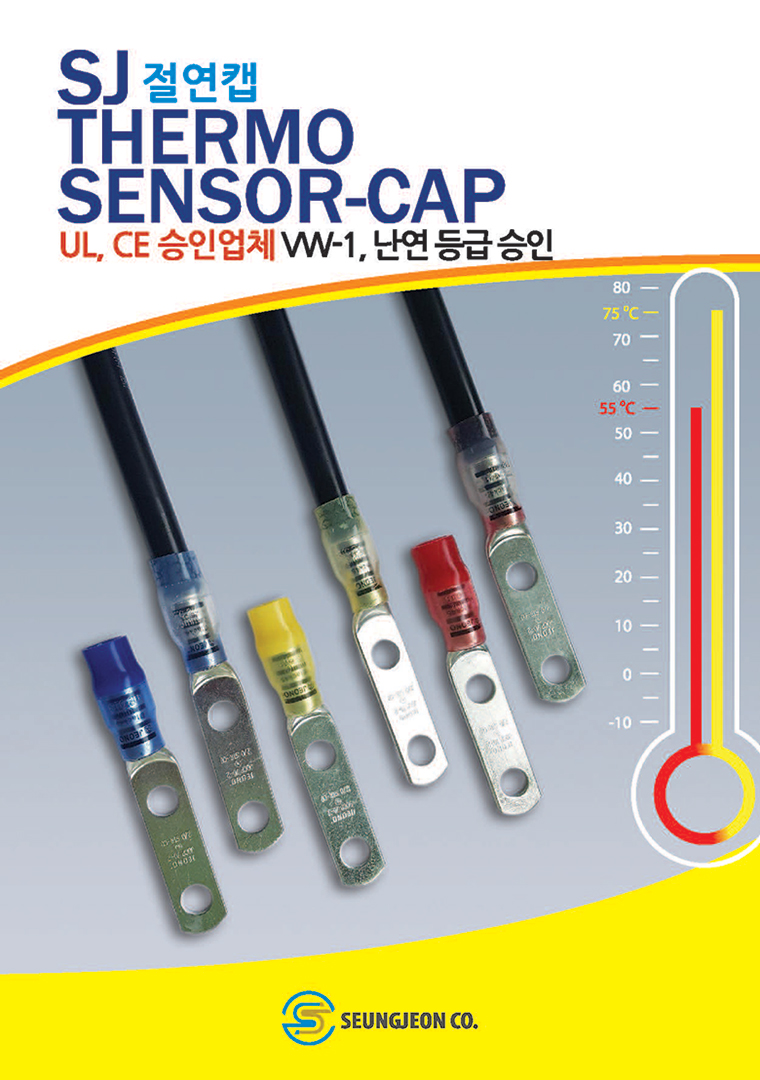

당사, 승전상사의 새 제품인 센서캡(Sensor cap)은 캡(Cap)에 상이한, 2가지(55℃, 75℃) 이중온도 설정을 하여
사용자들에게 사고 발생 시, 이에 대처할 수 있는 충분한 해결 시간을 제공하는 것입니다. 기존의 단자에 사용하는
종래의 절연 캡과 같은 방법으로 장착하며 어떤 원인으로 단자부분이 발열하면 센서캡(Sensor cap)의 설정 온도에
따라서 서서히 변하는 색에 따라 1차 경고(제품 상태 : 불투명), 2차 위험(제품 상태 : 투명)을 나타내 줍니다.
또한, 센서캡(Sensor cap)의 일부분을 반투명으로 제작하여 제품의 압착 부분을 육안으로 확인할 수 있습니다.
(시안성 확보의 용이) 제품의 기존 색깔에서 열을 받으면 투명으로 변화가 일어납니다. 그리고 발열 원인을
규명하여 대책을 강구하면 온도가 내려가 상온이 되면서 다시 제품의 본래 색깔로 돌아오게 됩니다.
센서캡 (Sensor cap)은 일정온도 전부터 조금씩 색이 변하는 ‘예지 능력’의 특성으로
센서캡(Sensor cap) 이 1차 경고 55℃이상 (1차 55℃설정온도)이 되면 무색의 변화를 알 수 있고
2차 위험 75℃이상(2차 75℃설정온도)에서 변화는 투명으로 변색됩니다.

‘THERMO SENSOR-CAP’(온도 센서캡)의 사용상의 주의

1. 직사일광, 자외선 등의 직접적인 영향이 없는 장소에서 사용하여 주십시오. (보관 장소도 동일함.)

2. 설치 후는 가끔 Heat Gun 등으로 점검을 하여 주십시오.

3. Arc가 발생한 경우는 Box내 및 발생 부근의 제품은
    되도록 신품을 교환하든지 또는 Heat Gun 등으로 점검을 하여 주십시오.

4. 1차 경고 : 제품 불투명 (제품 설정온도 55℃)
     2차 위험 : 제품 투명 (제품 설정온도 75℃)

5. 적정 사용 온도 범위는 -5℃~90℃입니다.

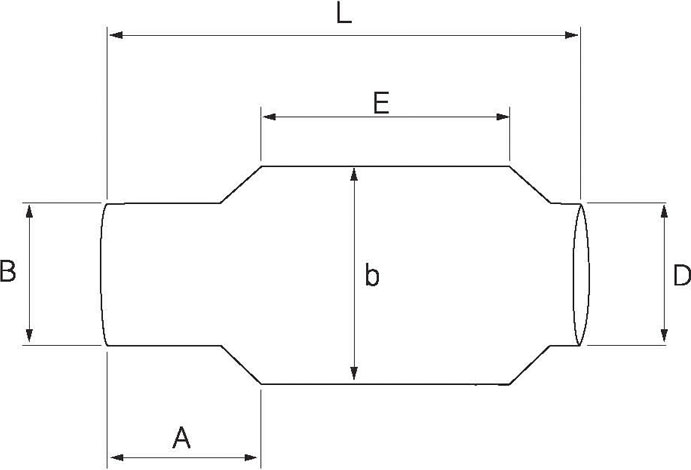

‘THERMO SENSOR-CAP’(온도 센서캡)의 제품규격

사이즈 (단면적 mm²)

• 압착터미널용 (STC)
  1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400
• 2H 동관터미널용 (STC 2H)
  25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400

색상
적색 | 청색 | 황색 | 녹색 | 흑색

설정 온도
55℃, 75℃

STC
압착 터미널용

STC 2H
동관 터미널용
